PLC自动化编程中梯形图设计的从左至右，自上而下的原则

梯形图中的触点应画在水平线上，而不能画在垂直分支上，如图1（a），由于X005画在垂直分支上，这样很难判断与其他触点的关系，也很难判断X005与输出线圈Y001的控制方向，因此应根据从左至右，自上而下的原则。正确的画法如图1（b）

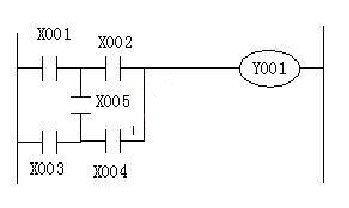

图1（a）

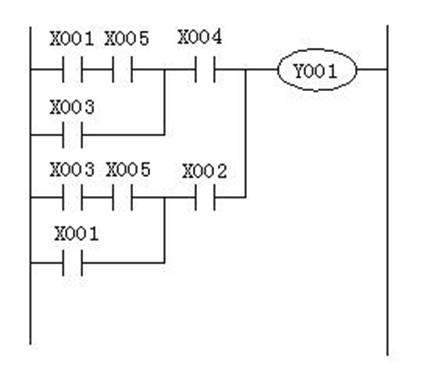

图1（b）
