西门子S7-1200PLC和触摸屏模拟仿真

很多小伙伴在初次接触到西门子博途软件时，因对软件操作不熟练，PLC和触摸屏模拟通信时并不顺利，经常遇到学员提出这些问题。掌握好要点，其实并不难，小编通过以下案例，让小伙伴们轻松掌握6大技巧，顺利进行仿真模拟。（如需要软件加小编微信号获取）。

实验中使用是TIA博途STEP 7 -V15（编程）和SIMATIC_S7PLCSIM_V15（仿真）软件。

要求：在触摸屏使用辅助继电器M0.0启动，M0.1停止，实现对输出继电器Q0.0进行控制。

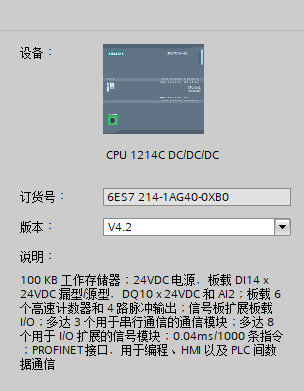

一、仿真条件：要进行S7-1200PLC仿真，组态的PLC版本必须在V4.0或V4.0以上。

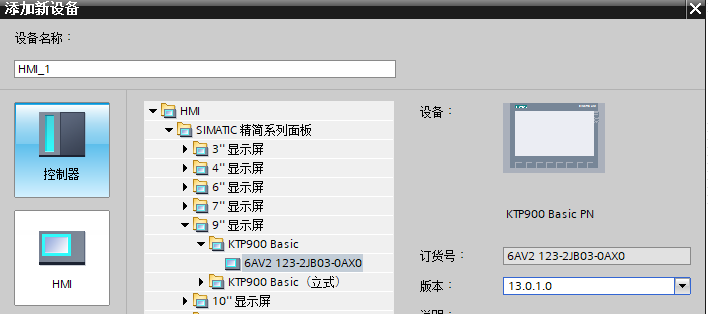

二、设备组态：创建好PLC之后，添加新设备，选择“HMI”把触摸屏添加进来，触摸屏选择PN以太网通信,如使用PROFIBUSDP通信的触摸屏，会报错，建议使用以PN太网通信进行模拟。

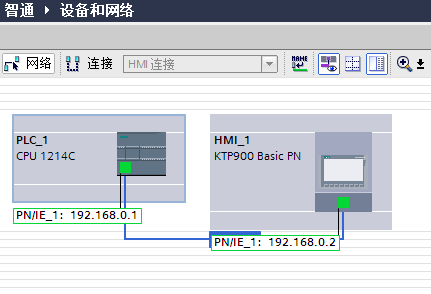

三、联网IP地址分配：在网络视图界面，将PLC和HMI联网，并分配IP地址，本案例PLC的IP地址为192.168.0.1，HMI的IP地址为192.168.0.2（可以使用默认地址），须在同一个网段，否则通信错误，建议使用以PN太网通信模拟。

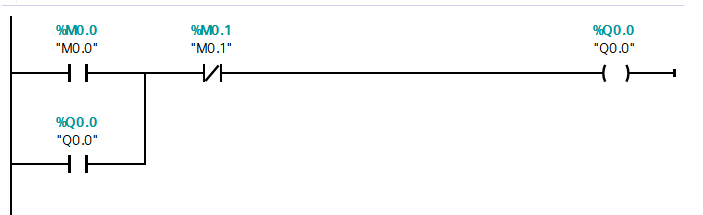

四、程序编写：在软件中编写程序，本案例以启保停程序进行模拟仿真，（注意在HMI中不要使用软元件I做输入信号,因I属于输入元件，属性可读不可写）。

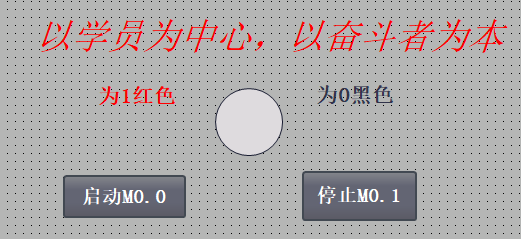

五、触摸屏画面:在HMI画面中做好“启动”“停止”按钮，“指示灯”。（本案例重点仿真技巧，触摸屏制作不在范围内，需要可联系小编微信）。

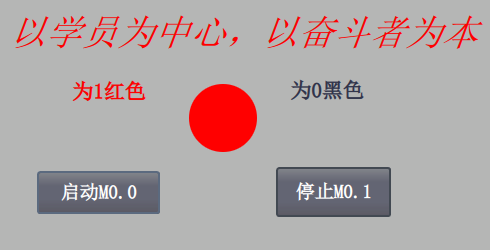

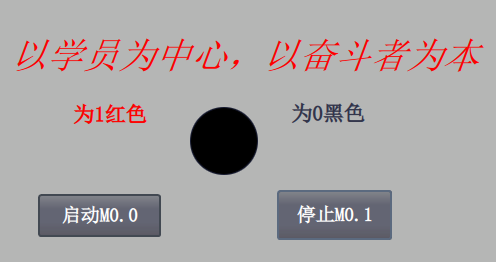

六、模拟仿真：将PLC程序和触摸屏分别开启仿真，在触摸屏中选择“启动”和“停止”进行模拟，可观察圆的颜色或者程序监控判断是否成功模拟。
