西门子小型系列S7-200USS与西门子变频器通讯篇

1. 西门子的V20变频器

2. S7-200PLC

3. 通讯线RS485一头是公头。另一头3-6   8-7

4. 使用USS协议编写

了解变频器那些一定要看

找到手册中USS通讯说明

上图为接线说明

将2014{0}的时间改为0  默认值为2000  改为0

有下标值：带有下标的参数，一个参数当中，可以显示或修改多种不同的功能，具体能修改多少种功能，由下标数值来决定

上图参数设置

S7-200编程

指令

打开库

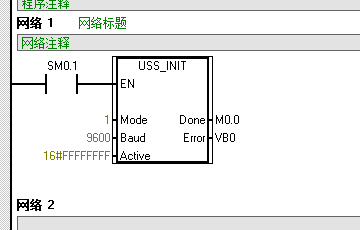

初始化USS通讯

EN：只需要接通一个扫描周期SM0.1

Mode：模式选择1为启动USS协议0为PPI协议

Baud：波特率的选择9600     (与P2010（0）相同)

Active：激活驱动器16#FFFFFFFF

Done：完成位

Error：错误代码

USS_CTRL 指令用于对单个驱动器装置进行控制。

每一个USS从站，都要在程序中调用一个独立的USS——CTRL指令，每一台只能调用一次

RUN:驱动变频器的启动停止控制0 停车 1 为启动   停车时间和启动时间对应P1120 P1121参数

OFF2:自由停车方式

OFF3：为快速停车

F_ACK：故障确认

DIR：控制变频器的方向

Drive:变频器地址与P2011相同

Type：变频器类型 0 MM3  1 MM4以上类型

Speed：速度设定值 按百分比  0-100.0对应0-50HZ

右边输出端

Resp：从站应答信号

Error：错误代码

Status：驱动装置状态字

Speed：实际运行速度双字

RUN-EN：运行模式反馈

D_dir:运行方向显示

INhIBIT:禁止状态

FAULT:报警，故障指示位

写入指令

EN：一直接通SM0.0

XMT：发送请求，前一定要加上升沿或下降沿

Drive：驱动器地址与2011相同

EEPROM：电可擦除只读寄存器，存储数据

用户可以更改的只读寄存器，可通过高于普通的电压将其内部数据清除

Param：要读取的变频器参数号

Index：下标无下标就写0

Value：要写入到参数当中的数据地址

DB Ptr：16字节缓冲起始地址 做通讯缓冲作用指针格式

右边输出

DONE 完成

ERROR错误

上述程序意思

当I0.6接通将VW50内的数据传送到变频器P0003号参数当中，无下标值

读取指令

XMT：读取请求

右边输出端

Value：将读取到的变频器数据存放到PLCValue地址当中

上述程序当I0.7接通PLC读取变频器P3号参数放入到PLCvw52地址当中。

分配USS的建议地址同MODBUS

USS_R/WPM_W  16位参数读写

USS_R/WPM_D   32位参数读写

USS_R/WPM_R   FLOAT参数读写

右键程序块——库存储区分配——对应分配要通讯的端口地址V区——与程序使用V区不允许冲突
