S7-300与SMART200、S7-300以太网通信

S7-300与SMART200以太网通信

1、创建SMART200项目，只要一个空白的程序就可以，设定好IP地址并下载 （例如：192.168.1.2）

2、S7-300硬件组态：开通以太网（例如： Ethernet(1)  ）给以太网模块分配IP地址（例如：192.168.1.5）网段必须和 SMART200的网段相同（192.168.1.x ）保存编译

3、使用MPI把硬件组态下载到PLC

4、在主界面-----单击项目名称-----在右边 -----双击打开“Ethernet(1)”-----右键CPU -----插入新连接-----选择“未指定”-----类型“S7连接”-----确定-----在弹出的对 话框中-----伙伴下方对应IP地址的地方填 写SMART200的IP地址-----地址详细信息 -----伙伴下方-----机架号填“0”-----插槽号填“1”-----确定-----确定-----确定----- 保存编译-----编译并检查全部-----选中站 点然后下载

5、在程序中调用FB14（读）和FB15（写）

 库-----SIMATIC_NET_CP-----CP 300-----FB14/FB15

REQ：上升沿时激活

ID： 插入的连接伙伴的本地ID地址

ADDR_1：SMART200接收地址

SD_1：S7-300要发送的数据地址

REQ：上升沿激 活

ID：  插入的连接伙伴的本地ID地址

ADDR_1：读取SMART200的数据地址

RD_1：S7-300接收数据的地址

S7-300与S7-300以太网通信

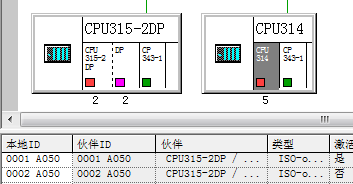

1. 主界面-----单击项目名-----在右边-----双击打开“Ethernet”  -----在打开的对话框中-----选中一个站点《例如：CPU314》------右键站点中的CPU-----插入新连接-----单击选中连接伙伴《例如：CPU315-2DP》-----连接类型-----ISO-on-TCP连接 -----确定-----钩选“激活连接的建立”-----确定 《注意：此时，只能够由CPU314发送数据，CPU315-2DP接收数据，如果想要CPU315-2DP发送数据CPU314接收必须以同样的做法右建CPU315-2DP插入新连接》----保存编译-----分别下载到对应的站点 。

2. 在程序中调用FC5和FC6：

    1） 例如：CPU314在OB35中调用FC5：发送

                在硬件组态中定义，让PLC每100ms调用一次OB35

ACT：等于1时激活发送

ID：插入的连接伙伴的ID地址

LADDR：模块I/O地址《将CP343-1的开始地址转换成16进制》

SEND：要发送数据的起始地址

LEN：要发送数据的字节个数

        2）例如：CPU315-2DP在OB35中调用FC6：接收

                    在硬件组态中定义，让PLC每100ms调用一次OB35

 ID：插入的连接伙伴的ID地址

LADDR：模块I/O地址《将CP343-1的开始地址转换成16进制》

RECV：接收数据的起始地址
